一體化智能分流/截流井（智能截流提升井）
一、產品概述
現在城鎮排水系統分為分流制、合流制排水系統。應生態治理要求，對不具備雨污分流改造條件的老城區或城中村等，需要對污水進行截流的場合，均可采用一體化智能截流井。
作為一種具備雨污分流能力的集成化智能設備，
徹底解決老城區可利用面積較小、施工環境較為復雜
等問題，與傳統的截流井相比，具有非常明顯的優勢。
二、產品功能
晴天截流污水
重力自流：城市污水直接流入污水管道，實現旱季截流。
壓力提升：污水管網在較高位置，污水無法靠重力流入
污水管道，可安裝高性能的潛污泵強排入污水管道。
雨天截流初雨
當初期雨水流入截流井時，排河閘門關閉，防止初期雨水直接進入河流。當水位達到啟泵水位時，水泵開啟，將井內污染濃度較高的初期雨水提升至污水管道，進行截流。
后期雨水入河
隨著持續降雨，當截流井監測水位上升，且降雨持續時間超過設定時間，水質污染濃度被后期雨水稀釋降低，則排河閘門開啟，排污閘門（排污泵）關閉，將雨水排至河道。
三、型號說明
TAW 20 .45 DP - S
20---井筒直徑φ2000mm 45---井筒高度4500mm SP—單臺水泵，DP---2臺水泵，TP---3臺水泵
筒體材質：S---304不銹鋼，G---GRP纏繞玻璃鋼
四、技術參數（泵提式）
注：如果產品尺寸有特殊需求，請與廠家聯系。

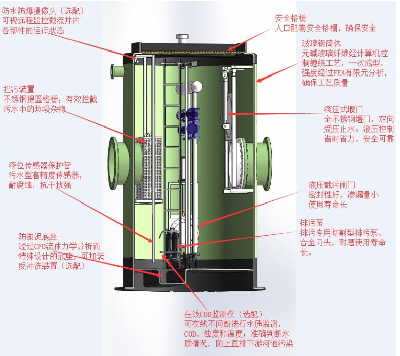

五、結構說明
六、主要設備配置表
七、主要部件
Ⅰ、筒體
采用纏繞玻璃鋼、304不銹鋼等材質，由計算機控制一體成型，
抗壓、牢固、防滲漏。
Ⅱ、攔污裝置
提升井進水口設置不銹鋼提籃式格柵，對進入筒內污水中的大顆粒固體污染物進行截流，且便于清掏，保證潛污泵及棄流口不被堵塞。
Ⅲ、截流裝置
采用液控閥作為截流裝置，其體積小、重量輕、易拆卸，在滿足緊湊型一體式設計方案的同時，保證使用效果。

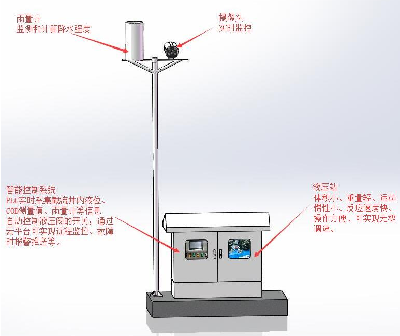

Ⅳ、監測控制系統
設備內配置有：液位傳感器、雨量傳感器等精密穩定的數據采集儀，通過PLC控制實現自動運行。
Ⅴ、污水提升系統（截流提升井配套）
對于需要壓力提升的截流井，配備有高性能、大通道的潛水排污泵，保證初期雨水及旱季污水及時排入污水管道，同時配有自耦裝置、導軌、提升鏈，便于設備的維修、護理。
Ⅵ、云監控平臺
我司設有互聯網監控平臺，可搭建或?qū)釉O(shè)備，使設備可在網絡終端實時監控，遠程操作。
Ⅶ、太陽能供電系統
對于分流井/截流提升井不便于連接市電的偏遠地區，可配套太陽能系統，保證系統供電。
